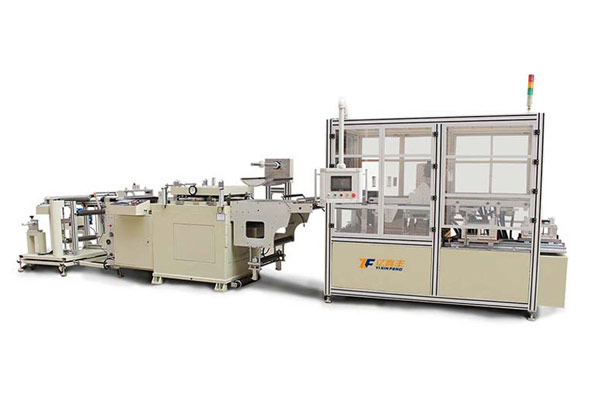

億鑫豐鋰電池芯片連續模切機，是我公司根據目前迭片式聚合物鋰電池生產的需要，最新設計的鋰電池極片連續模切的專用設備，主要用于面積小于30OMMX3OMMr電池正負極片的模切。該設備采用FL計算機觸摸屏控制，配有對模切后的極片進行除塵和壓平機構，保證了極片平整和沒有粉塵和毛刺，設備結構緊湊，操作簡單、運轉平穩，安全可靠，維修方便。是大型動力鋰電池生產企業的換代設備。
鋰電池模切機設備后模切機構。除了后模切機構呢還有一個前模切機構，后模切機構呢顧名思義就是切這個級片，它的后面這個部分我們前膜切呢就是切前面這個部分所謂的模切就是。
通過這個刀具的固定形狀，把我們這個產品的切成想要的一個形狀，是不是啊，這就叫魔切到了，切一下，后面切一下前面把這個形狀切出來，我們這個級片就做好了，是不是這叫制片，這叫模切制片。
好，那么我們的模切機，它的這個動力來源呢是在這個上方，我們有這個電機控制，我們這個偏心凸輪白桿這個位置呢這個白桿它可以實現循環的上下往復運動。我們之所以這樣子做個偏心凸輪放在這個位置，也就是為了它的。
一個模切效率，這樣子呢它的效率會更高。
如果我們用這種像用這個汽車增高鋰電池模切機，那么它來回伸縮的這個速度的話是非常非常的慢。那么我們這個位置的話呢，你這個一一個來回的話呢，也就是我們電機旋轉一圈的時間，對不對啊？
這個的話呢我們可以去計算一下，同時呢調整到也就是說我們可以無限接近這種極限值。你只要你的設備節拍能跟得上，我就能夠了模切的非?？?，對不對？像這種效率的話呢就極大的提高了我們整個電池它生產線它的一個時間。
我們同時看到底下底下這個位置呢，我們用到一個非常重要的一個標準件，叫什么呢？叫導柱導套。
鋰電池模切機像這種導柱導套的話呢通常還在哪里會用到呢？像咱們這個模具，呃，大家如果稍微了解模具的話呢，模具上面有個開模的這個導套是不是我們。
這個導套呢就是應用到上面的。
跟上面的是差不多一模一樣的。然后我們這種導套的話呢，它唯一唯獨有一些不一樣的，就是咱們這個導軸，它是這種多邊形的。
好，我們很少見到這種多邊形的導軸，像這種多邊導軸的話，它是無法進行獨立的進行旋轉的。因為考慮到是多邊形嘛，同時這個外殼的話呢，它也是這種多邊形，大家也可以單獨打開。我們一起來看一下這種鋰電池模切機外殼也是多邊形對不對。好，同時我們這個外殼呢是安裝。
在也就是鑲嵌在我們這兩個板子中央，也就是為了保證它的一個同心對心度對不對，就是為了保證模切時候它的一個毛刺啊，你不能夠過多或者不能夠了，太難看了，就要把這個級片的模切的非常的整齊到位，對不對，整齊到位。
這個原理呢給大家說清楚了，我們這一個導套與這個導軸中間呢是一個什么？
一個滾子保持架，也就是有很多這種小滾珠啊，小輥子啊，不是滾珠，它是這種輥輥子輥子的話呢這個輥子會掉下來啊，它不是你把這個抽出來的話呢，這個輥子會掉下來它。
不是滾子保持架知道嗎？
好，要注意一下，我們一般的話呢是我看一下鋰電池模切機，這個里面大還是外面大啊，這兩條線的話測量一下是。
然后外面的話呢我們測量一下是多少呢？
外面測量一下鋰電池模切機鋰電池模切機也是3啊，那說明的話呢，我們這個輥子呢就是在這個在咱們這個方框的中央。
它是沒有這個軸進行固定的，所以呢你不能夠抽出來，抽出來的話呢，肯定會導致這個滾子它會掉下來，對不對？
要注意這種情況。同時我們這個彈簧的話呢，也是要頂在里面的。
同時這個彈簧呢是對我們整個機構來實現這種復位的。當然我們呢也不需要他來進行復位，主要是讓這個彈簧讓他下壓的時候呢，它的穩定性更好一些，對吧，不至于說一沖一沖。
我們上面由于它是一個偏心凸輪機構，還有可能會導致這個過沖。那么我們這個彈簧主要是抵消部分的過沖力量，也就是為了這么一個原因。
那除此以外的話呢，鋰電池模切機我們這邊其實用到了兩個材料啊，一個材料呢是45號鋼，一個材料是屬于咱們的a s p ，屬于咱們的這個a s p 60是來自瑞典的粉末眼睛高速鋼。
a s p 60好，這種鋼材的話，它主要的特點就是硬度大。做刀具的話呢是再合適不過了。
我們把它稍微隱藏一下，這個藍色部分啊，也就是我們這個這個地方呢分兩個區域，這個藍色部分以及這個它是兩種材料，兩種材料的話是鑲嵌在一起了。
我們這個刀具的話呢就是。靠這個藍色材料來做的，我們上刀呢也是a s p 60。那么上刀下壓的時候就會通過我們唉這個位置大家有沒有看到我們在這個位置它也有這個下壓機構，我們把它稍微隱藏了一下。大家可能呢看的不是特別清楚的話呢。
我們要么就單獨把它進行打開，這樣子的話呢大家可以看得更清楚一些。
，現在的話呢我把它單獨打開了。整個系統的話呢呃這樣子才是一個正常的一個擺放啊。我們底部的話呢它是也有彈簧，也有導柱，對不對，來實現這種導向，這邊呢是直線軸承。那這個像這種下壓的這個板子呢，它主要是起到一個什么作用呢？起到一個導。
好像作用，那么它會引導咱們這個刀具往下運行。
上面呢還有一個板子，這個板子它也能夠往上面去，往上面通過這個彈簧機構呢往上面去壓好這個位置，我們是要安裝這個彈簧的，我看一下好這個位置，也就是我們在這個位置。
安裝這個彈簧呢實現這種彈力，一直把它往下壓。然后呢我們整個模組往下壓的時候呢，由于刀具是安裝在我們這塊板子上面的，所以說刀具會一直往下走。然后這兩個板子接觸的時候呢，它就會相互制衡，對不對。然后我們饃，然后我們這個刀具的話就會在這個模子中央唉切一下。
切一下的話呢，就會讓我們這個級片在這個位置產生一個斷口，對不對。同時這一個粉呢，也就是我們刀具切合的時候，我們這些毛刺會掉下來，對不對。那么掉下來這些粉會掉到哪里去呢？我們要考慮的非常周全。你這些粉呢不能夠在刀具里阻擋我去切。
是不是，所以呢切出來掉下來這個粉就從這個縫隙里面掉下來了。那么我們底部呢有一個接成盒，也就是我們回到這邊來啊，在這個底部的話呢，正下方我們有這么一個吸塵盒，在這個位置進行吸塵就可以了。好，那這是我們整個整個膜切機構啊它的基本原理。
下面呢大家來跟我一起看一下這個導柱導套長啥樣子啊。
呃，我這里呢大概的找了這么一個圖片啊，我們來找到一下。
好，在這個位置它也叫滾珠滑套。這邊呢我們稍微了解一下。
像這種導柱鋰電池模切機模具的話呢，在模具當中用的比較多，我們中間呢還是有這個導軸的。然后呢這一個是我們這個滾子套筒滾子的這個保持架。當然有一些呢有一些輥子是自動保持的，它在上面掉不下來。有一些鋰電池模切機模具滾子的話呢，你像我們這里，我們這個位置。
它這個輥子的話，它就能夠拆下來，對不對？我們要裝回去的話比較困難。你像我們這種導入導出的話，它本身就是個散件，外面的是套筒里面呢是一個滾子保持架。
還有一個呢就是咱們這個導軸對不對？好，這樣子一個方式呢能夠讓我們這個導向精度呢特別特別高。
好，在這個位置有個注意的點，就是我們外面的套筒呢與這一個配合公差要注意一下它的配合。公差呢是第一間隙配合，最好呢是過度配合呃，用這種什么呢？我們本身呢是個標準鍵，是不是在用這種基軸制的一個配合是最為妥當?shù)摹?/p>
采用基軸制的h 6即可滿足要求。如果大家不知道怎么去查詢公差，可以呢參考今日制造里面的一個小插件，叫做公差查詢。大家呢把這個基準尺寸叫基準尺寸是47，把它輸入進去，然后呢去查詢它的一個公差帶的范圍就可以了。
