鋰電池目前主要分為卷繞，疊片兩大類工藝。
今天就來為大家講講卷繞工藝。
卷繞過程具有很強的集成功能，使電池外觀初露雛形。
因此卷繞過程在鋰電池制造過程中非常重要，是鋰電池制造的關鍵工序。

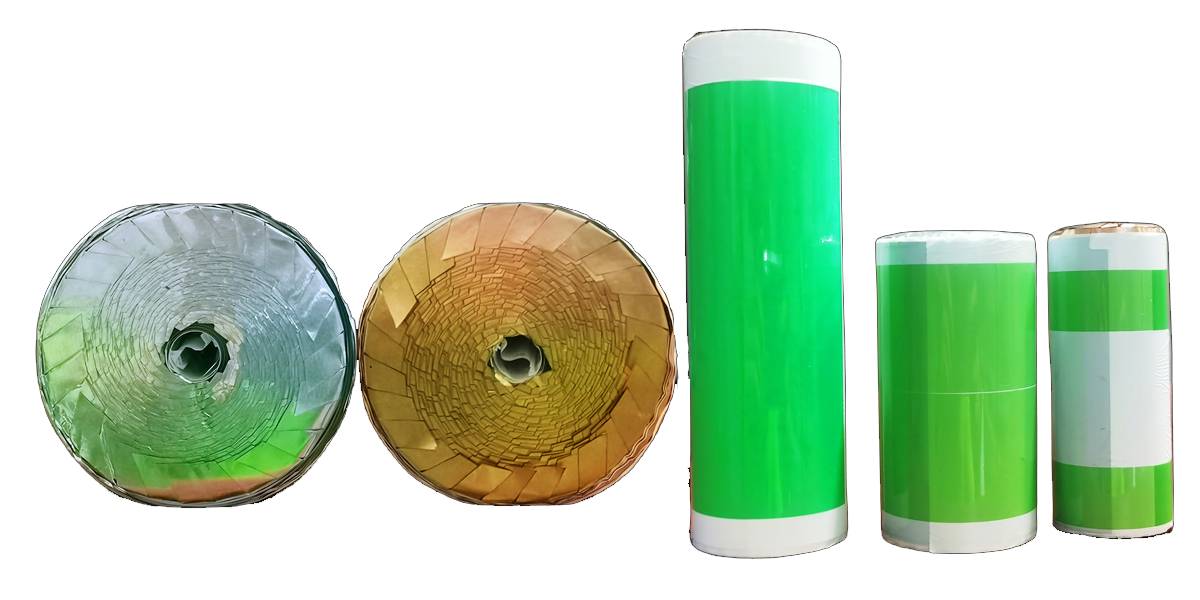

卷繞工序生產的卷芯，通常被稱作裸電芯
卷繞機的主要結構：
正負極片和隔膜自動放卷、極片和隔膜換卷、自動糾偏、自動張力檢測與控制。
極片由夾輥驅動機構引入卷針部分，與隔膜一同按照工藝要求進行卷繞。
卷繞完成后自動換工位，切斷隔膜和貼終止膠帶。
成品裸電芯自動下料后，經過預壓、掃碼，良品成品裸電芯自動轉移到托盤中。
在轉移到后工序，不良品裸電芯自動卸料到不良品裸電芯收集處。
在這過程中，確保正負極之間不發生物理接觸短路。
且負極片橫、縱兩個方向都能完全包覆住正極片。
卷繞工藝優勢：
1. 極片隔膜連續一體，制造效率高
2. 卷繞只有兩條邊，邊緣少，極片完整，便于控制毛刺
3. 生產控制簡單，操作容易，控制難度低
卷繞工藝不足
1.不宜卷太厚，層間互相影響，容易變形
2.極片柔性要求高
3.極片橫向張力不一致，內部可能產生間隙，貼合應力難以均勻
卷繞的工藝要求：
1.極耳：極耳中心距符合規格，極耳與極片無斷裂，極耳無褶皺
2.卷芯的包覆：頭尾部的overhang符合工藝要求，隔膜正極和負極的overhang符合工藝要求，mark孔的位置符合卷繞設備的要求
3.卷芯的外觀:隔膜無破損、裂口，終止膠帶無褶皺，不能超過電芯兩端的隔膜紙邊緣，卷芯無抽芯、黑圈、隔膜需平齊
卷繞工藝注意要點與異常簡析
電芯卷繞是一項工藝非常細致、精密的活，所以過程要求也是非常嚴謹縝密的。
卷繞工藝需要注意事項呢？
1.車間環境檢測，開機前應檢查設備5s。
2. 極片、隔膜批號、狀態及尺寸檢測，檢查設備參數設置是否符合工藝要求。
3. 電芯卷繞時上下端的overhang必須符合工藝要求。
超過規格會出現短路或引發后期安全事故。
4. 正負極對位不齊，正極活性區域超過負極活性區域，有安全隱患。
5. 操作過程中隔膜受到損傷會導致電池短路或自放電大，容易引發安全問題。
6. 終止膠帶外觀無褶皺，不能超過電芯兩端隔膜邊緣處。
7. 卷芯無抽芯、黑圈、隔膜需平齊。
8. 卷芯無明顯的錯位情況。
9. 手動取卷芯時必須握緊，避免人為造成卷芯抽芯。
卷繞工藝異常及解決方案簡析
1. 極片覆蓋不良
局部地方負極片沒有完全包覆住正極片，可能導致電池變形和析鋰，產生安全隱患。
異常原因：設備正極入片后吹氣壓力小，極片與隔膜貼合度差，極片波浪邊。
嚴重影響：此類異常會導致電芯包覆不良，對后續電芯性能發揮及電芯安全造成威脅。
解決措施：調整極片入片吹氣壓力，增加極片卷繞張力，減小速度。
2. 短路異常
金屬異物是鋰離子電池中的性能殺手，可能來源于漿料、設備或環境中。
顆粒較大的金屬異物可能直接造成物理短路。
而當金屬異物混入正極后會被氧化，然后沉積在負極表面。
刺穿隔膜，造成電池內短路，帶來嚴重的安全隱患。
常見的金屬異物有Fe、Cu、Zn、Sn等。
所以應加強車間環境控制，來料極片或設備5S控制，避免此類異常發生。
3. 極耳內折
異常原因：前工序來料極耳彎曲，卷繞過程中卷繞速度過快，極耳過輥后翻折。解決措施：反饋前工序進行極耳撫平整改，加強人員操作品質意識做好自檢。調整卷繞撫平，增加檢測頻率。
