動力鋰電池的多級利用及回收的前景：
據統計2017年中國新能源汽車?yán)鄯e銷量達180萬輛，2018年市場銷量預計在100萬輛左右。動力電池的使用年限一般是5～8年，從2019年開始，我國動力電池將進入大規模的報廢期，到2020年，中國汽車動力電池每年的報廢量預計將達到20萬噸的規模，并且隨著新能源汽車的發展和時間的推移，動力回收的壓力會越來越大,所以開發出低能耗、環保的材料分解方法就非常迫切。
通過建立高效可靠的鋰離子動力電池系統多級利用和回收循環體系，將合理分?jǐn)備囯x子動力電池在全壽命周期內的使用成本，使其在全壽命周期內，直接降低鋰離子動力電池系統在電動汽車行業的應用成本，這是目前看來是最為合適有效的解決方案。動力電池需要為儲能用實現低成本梯次利用、實現無能耗環保化的材料分解回收要求，按照符合循環經濟的要求進行一體化設計，這是最重要的一個環節。
動力鋰電池的多級利用效益分析：
假設按照原始售價的50%回收容量衰減到75%的電池系統，收購費600元/ kWh （2018年電池組價格按照1200元/kWh計算）。則電池系統初次使用成本為：1200*(1-0.5)=600元/ kWh 。
只有特殊的動力電池才有可能實現100%的梯次利用。
對于BMS，需要修改軟件， 費用估算為30元/kWh。
連接件可重復利用 ，箱體需要制作，費用估算為80 元/KWh 。
用于梯次利用再生產的制造費用估算為180元/KWh 。
相關的物流費用估算為60元/KWh
動力電池系統梯次利用再生產的總費用為：600+30+80+180+60= 950元/KWh
假設15%毛利率，最終售價為950*1.15= 1092.5元/KWh
對于梯次再利用的電池系統，其使用成本為 1092.5元/KWh ，如果循環壽命超過1000次，性價比就超過鉛酸電池，實際上會超過3000次以上，因此，鋰離子動力電池的梯次利用具有很大的競爭力。
動力電池回收和多極利用的目的：
為了降低動力電池系統在電動車上的應用成本，延長動力鋰電池的使用全周期，擴展動力鋰電池的使用場所，提高動力鋰電池在經濟生活中的普及程度，推動鋰離子動力電池產業化以及鋰離子電池再利用行業和循環經濟模式的可持續發展；
通過對鋰離子動力電池系統運行數據的實時收集和分析，建立科學、可靠的鋰離子動力電池系統性能和壽命評估體系；通過保養維護來確保鋰離子動力電池系統的安全性和可靠性；
通過對鋰離子動力電池系統全生命周期的多次利用和材料回收修復的關鍵技術研發，建立動力電池系統核心部件及關鍵材料循環再利用體系和循環經濟模式。
多級利用路線：
目前國內雖然對梯次利用的概念已經有所接受，但是如何具體實施并和回收循環結合起來，建立一個完整體系方面還是空白。同時對于相關的鋰離子電池再生產行業和循環經濟模式的可持續發展研究則處于起步階段。廣東億鑫豐智能裝備股份有限公司則從裝備方面進行了積極的探索，研發電池包拆解的自動化設備，愿為鋰電池梯次利用事業做出應有的貢獻。
難度分析：
動力電池理論上是可以回收梯次利用的，但是為什么到目前還沒有廣泛的應用？
問題出在了動力電池的產品結構和生產工藝設計上，許多企業為了提高電池組工作的可靠性，采用激光焊接工藝將電池串聯起來，或者采用螺栓緊固方法。這樣的連接結構造成動力電池梯次利用的難度，用戶采用舊電池重新組裝成電池組的成本過大，阻礙了動力電池的梯次利用。
電池制造企業應該采用提高電池循環壽命的工藝，提高附加值。
為了實現動力電池回收梯次利用的目標，在動力電池產品結構設計上和生產工藝方面要進行大膽的改進，要方便電池組的拆和裝，以及維修保養，通過自動化組裝設備縮短電池組裝的時間，為動力電池的低成本梯次利用提供可能性。
這里面包含：自動化組裝、快速、電池位置調整、低電阻連接結構、長壽命、可維護保養、壽命預測、安全性、可靠性
目前國內雖然對梯次利用的概念已經有所接受，但是如何具體實施并和回收循環結合起來，建立一個完整體系方面還是空白。同時對于相關的鋰離子電池再生產行業和循環經濟模式的可持續發展研究則處于起步階段。廣東億鑫豐智能裝備股份有限公司則從裝備方面進行了積極的探索，研發電池包拆解的自動化設備，愿為鋰電池梯次利用事業做出應有的貢獻。
難度分析：
動力電池理論上是可以回收梯次利用的，但是為什么到目前還沒有廣泛的應用？
問題出在了動力電池的產品結構和生產工藝設計上，許多企業為了提高電池組工作的可靠性，采用激光焊接工藝將電池串聯起來，或者采用螺栓緊固方法。這樣的連接結構造成動力電池梯次利用的難度，用戶采用舊電池重新組裝成電池組的成本過大，阻礙了動力電池的梯次利用。
電池制造企業應該采用提高電池循環壽命的工藝，提高附加值。
為了實現動力電池回收梯次利用的目標，在動力電池產品結構設計上和生產工藝方面要進行大膽的改進，要方便電池組的拆和裝，以及維修保養，通過自動化組裝設備縮短電池組裝的時間，為動力電池的低成本梯次利用提供可能性。
這里面包含：自動化組裝、快速、電池位置調整、低電阻連接結構、長壽命、可維護保養、壽命預測、安全性、可靠性
主要優點：1.碼垛采用助力機械手+人工，成本較低；
2.所有除電芯外的廢棄物料均由標準物料小車（綠色）收集，可以象開火車似的集中運出；
3.摸組拆解大部采用通用物流線+專用設備來完成，可適應不同電芯；
4.工序21和工序23采用人工完成，成本較低。

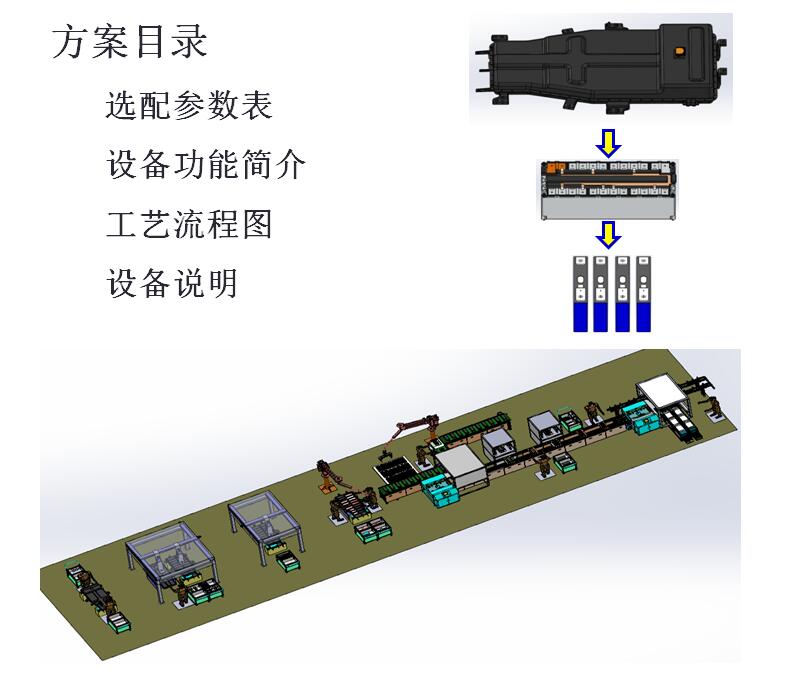

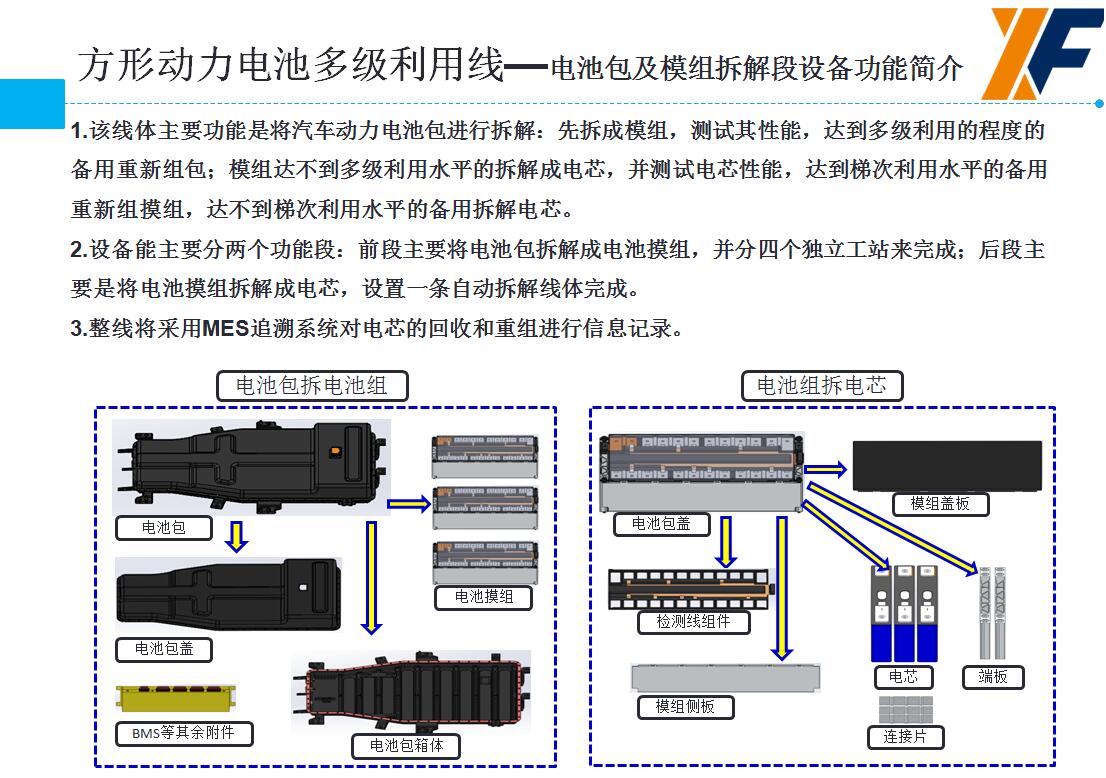

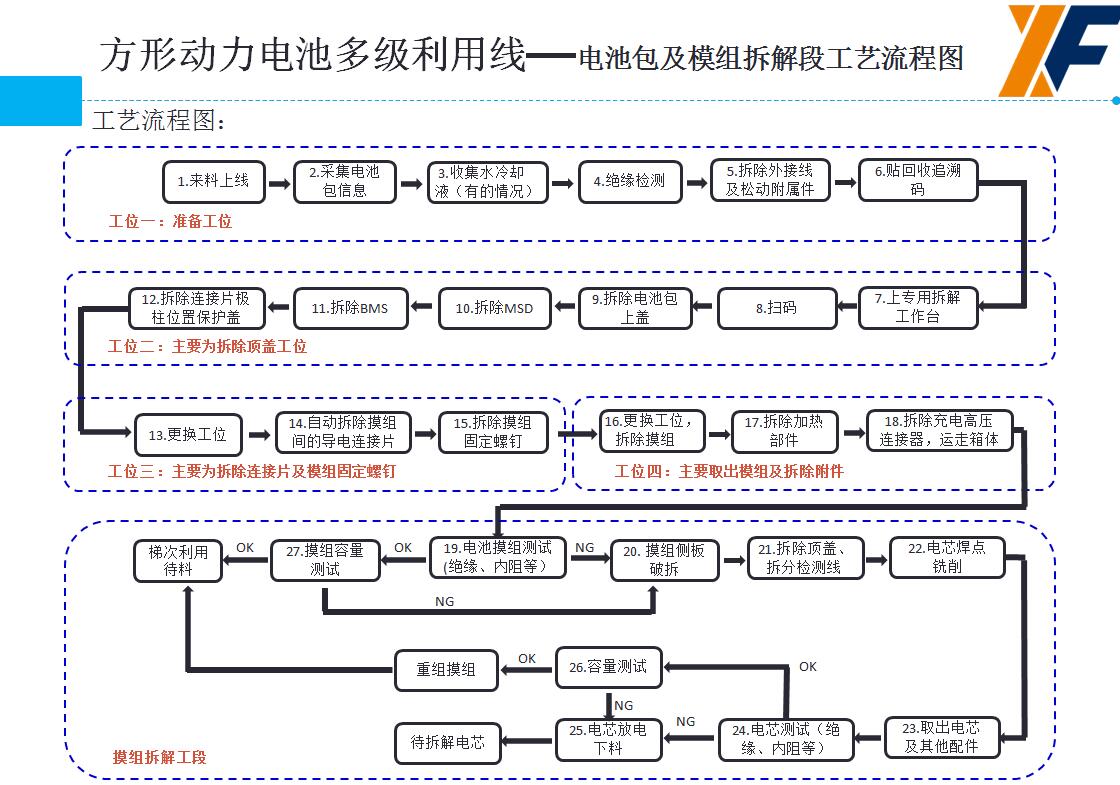

本方案采用人工+設備相配合的方式，實現將電池包拆解成單個電芯的功能。其中包括電池包的檢測，電池模組測試，電芯測試等測試功能；也包括了電池包拆解成電池模組，電池模組拆解成單個電芯等拆解功能；還涵蓋了單個合格電芯重新組裝成模組，及合格模組重新組裝成電池包的整個過程的設計考量。為方形鋰電池的多級利用的整體思路指導下的具體實施方案。具體步驟如下所述：

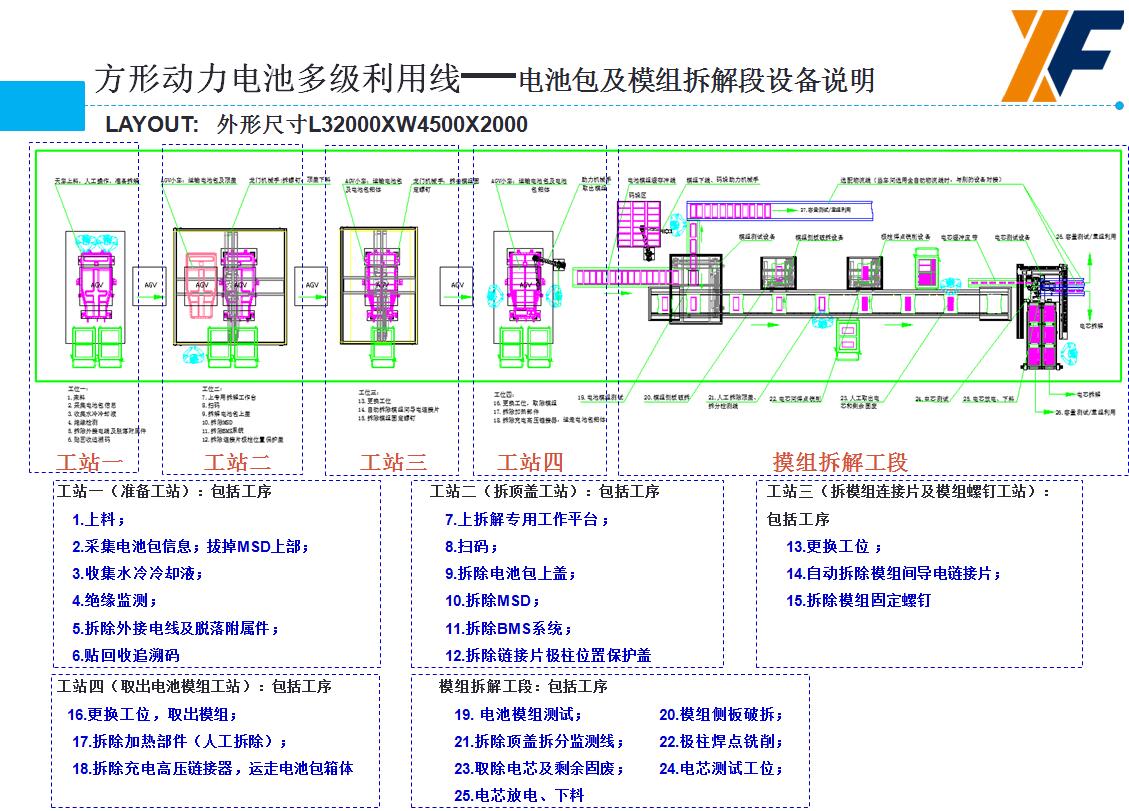

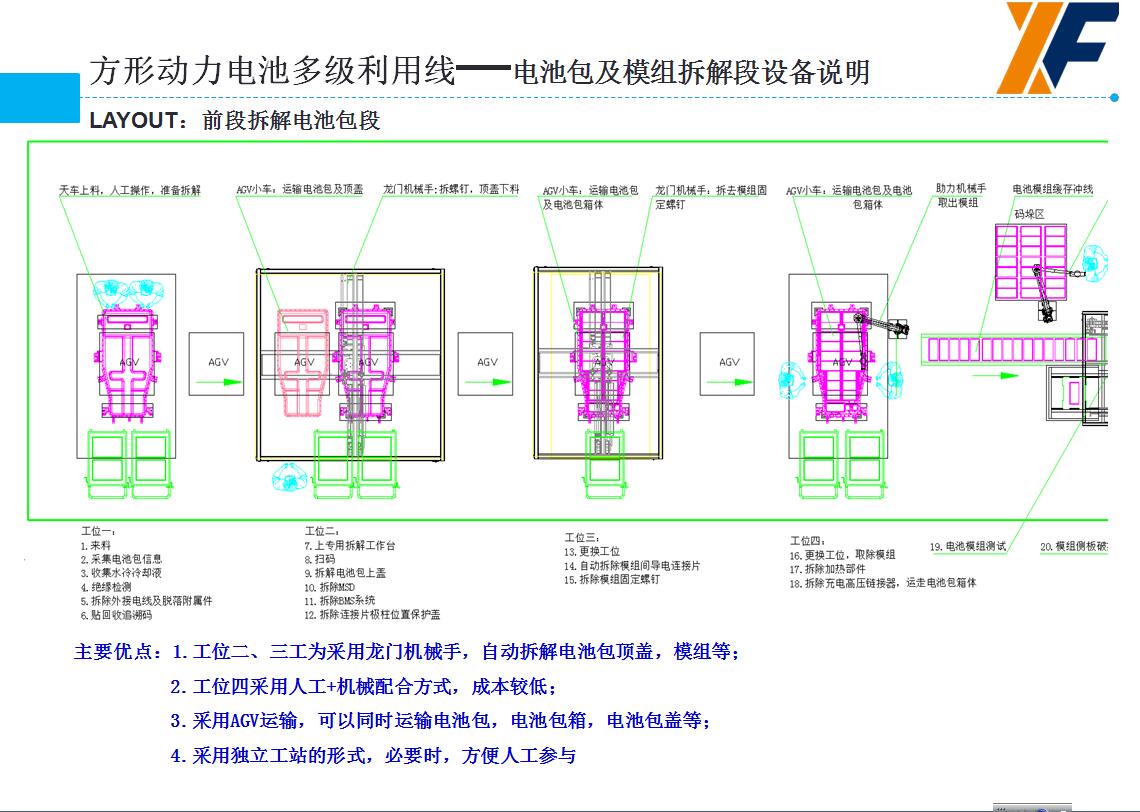

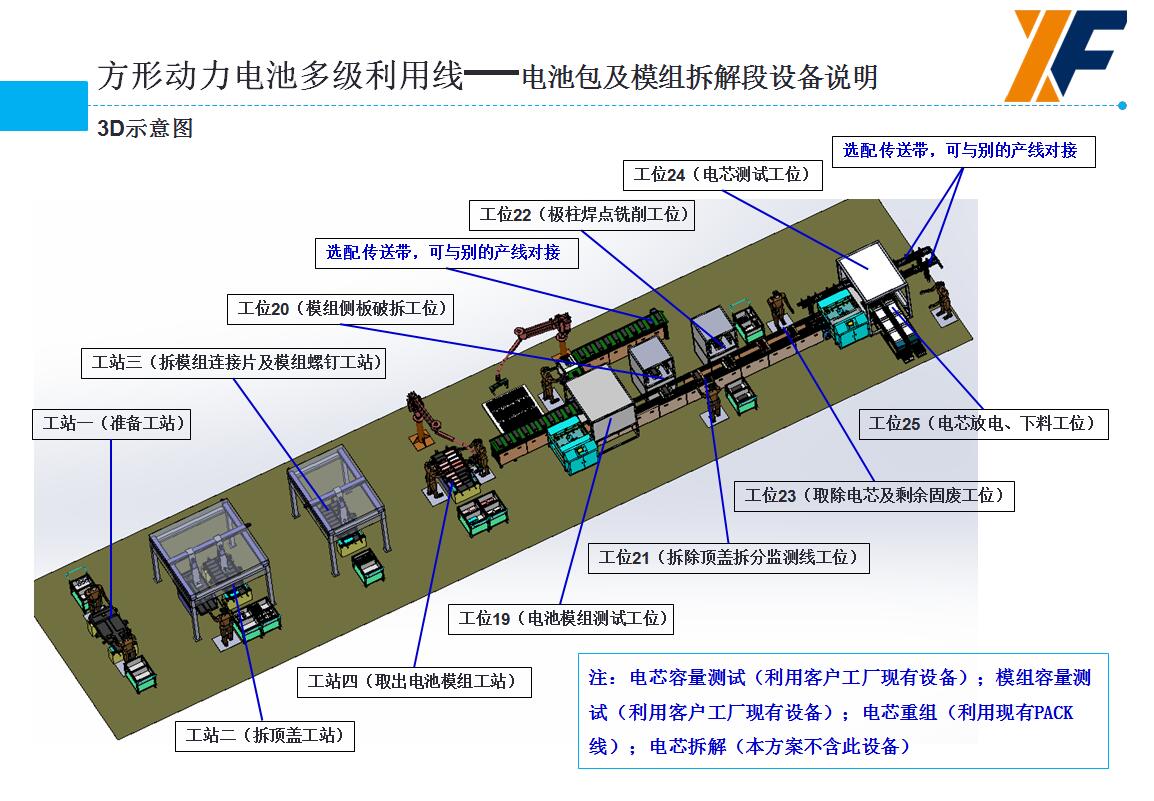

1.考慮到此次電池包樣本的體積及重量較大，故電池包拆解成模組段采用工作站的方式來進行。工作站間的搬運和傳送用AGV來自動完成。此段共分為四個工站來完成。工作站間采用AGV搬運電池包及電池包頂蓋和電池包箱體，也可采用叉車人工輔助完成；如果電池包體積和重量較小的情況也可采用板鏈線來完成輸送。

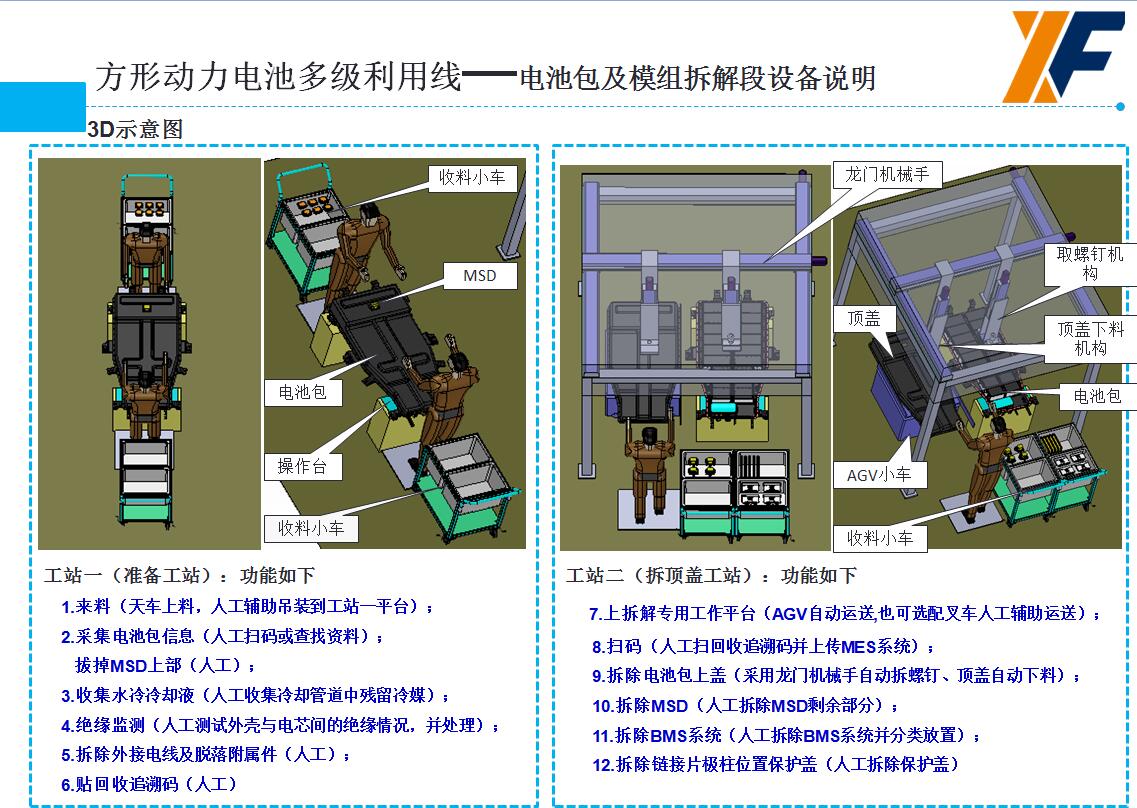

A.工站一為準備工站，主要包括：上料；采集電池包信息；拔掉MSD上部；收集水冷冷卻液；絕緣監測；拆除外接電線及脫落附屬件；貼回收追溯碼等功能。上料采用工廠車間天車吊裝到指定的工作平臺；人工采集電池包的相關信息（主要包括上產廠家、電壓、容量、生產日期等數據，并上傳至MES系統）；人工拔掉MSD上部，斷開主電源，確保安全；人工收集冷卻液，并作絕緣監測；拆除外接電線及脫落附件，保證后工序的安全；再將系統生成的回收追溯碼貼與電池包的外殼上，方便后工序的數據追蹤。
B.工站二為拆頂蓋工站，主要包括：上拆解專用工作平臺；掃碼；拆除電池包上蓋；拆除MSD；拆除BMS系統；拆除鏈接片極柱位置保護蓋等功能。采用AGV將電池包從工站一平臺自動運送到工站二工作平臺；人工掃碼；龍門機械手自動將電池包蓋的固定螺釘拆除，并將電池包蓋搬運至AGV上，用AGV將電池包蓋運送到緩存位置；手動拆除MSD下部；手動BMS系統；手動拆除鏈接片極柱位置保護蓋，方便后續拆除模組間連接片時的自動操作。

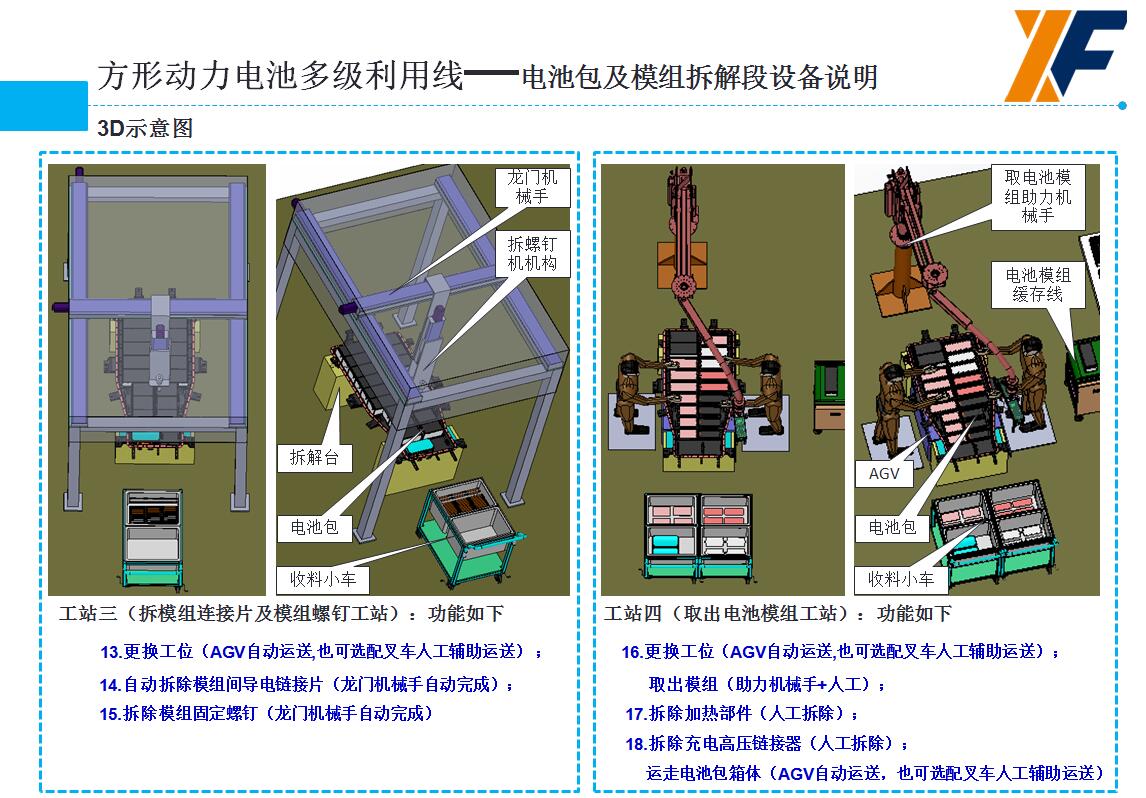

C.工站三為拆模組連接片及模組螺釘工站，主要包括：更換工位（AGV自動運送 ） ；自動拆除模組間導電鏈接片（龍門機械手自動完成）；拆除模組固定螺釘（龍門機械手自動完成）。
D.工站四為取出電池模組工站，主要包括：更換工位（AGV自動運送,）；取出模組（助力機械手+人工）；拆除加熱部件（人工拆除）；拆除充電高壓鏈接器（人工拆除）；運走電池包箱體（AGV自動運送）

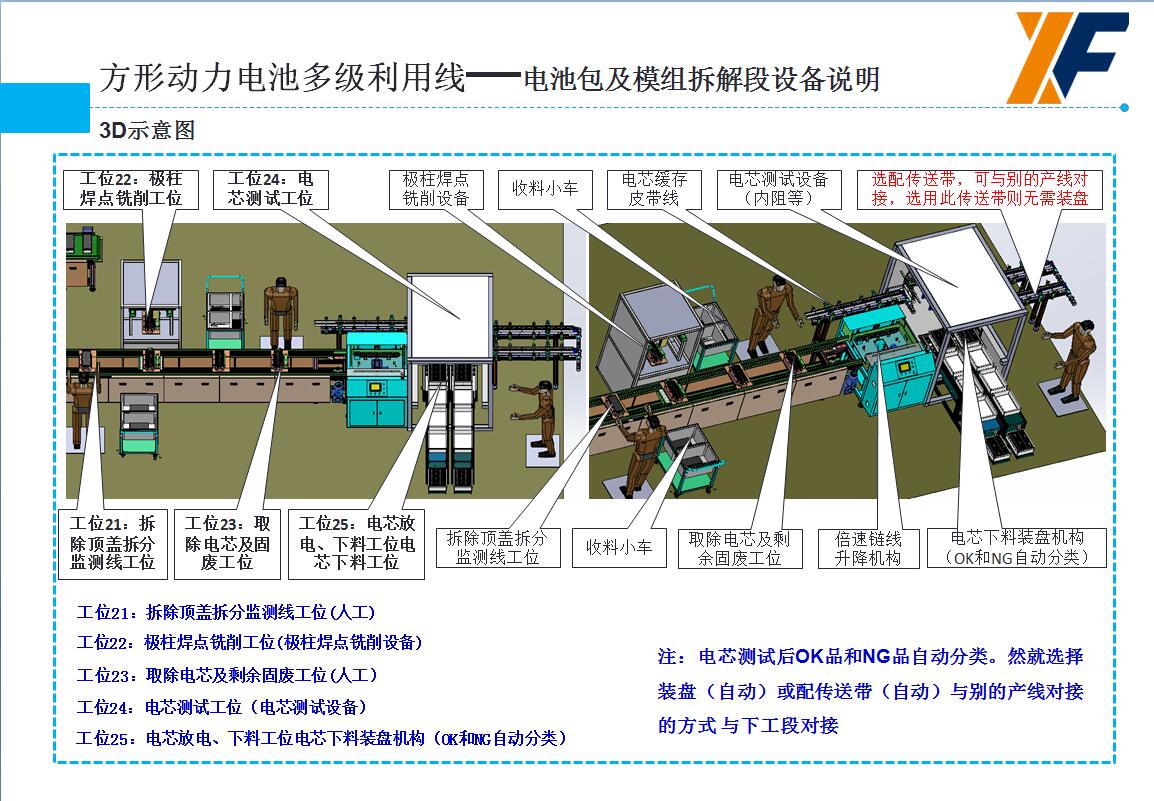

2. 模組拆解成電芯單體采用倍速鏈傳送，采用自動設備及人工配合來完成其測試和拆解功能 。

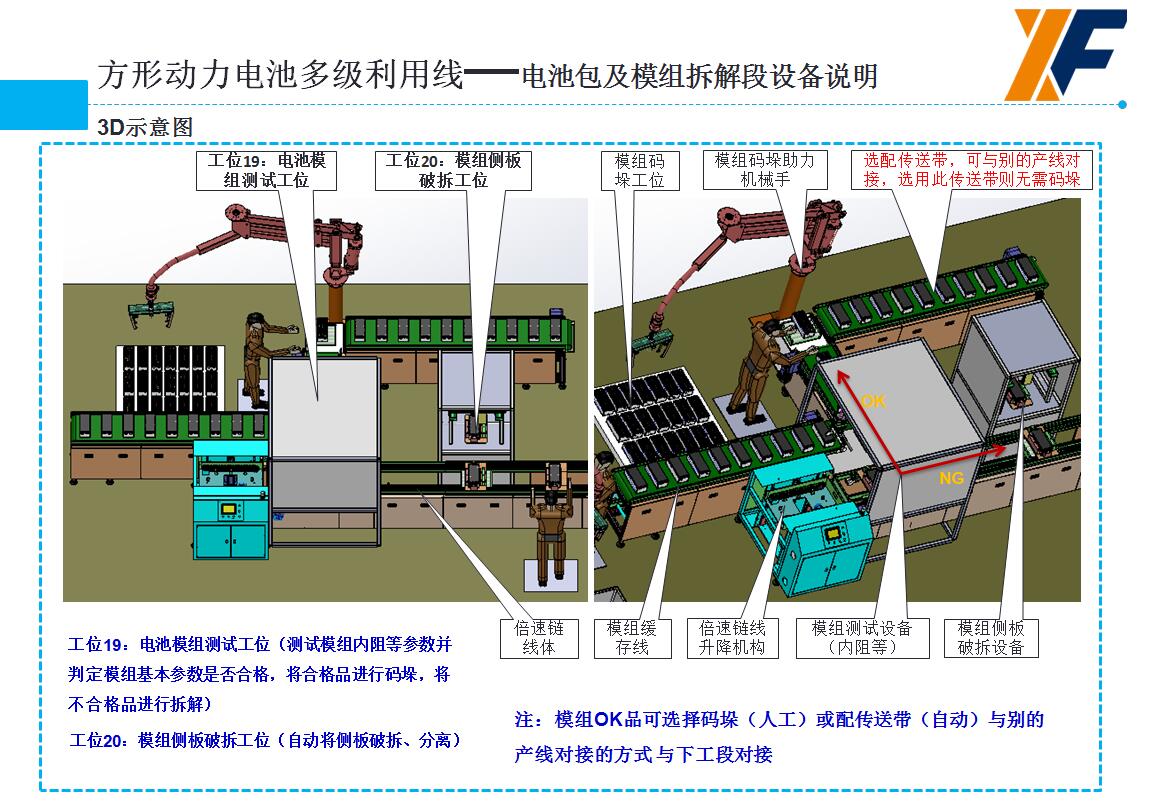

A.主要包括功能為：電池模組測試工位（測試模組內阻等參數并判定模組基本參數是否合格，將合格品進行碼垛，將不合格品進行拆解）;模組側板破拆工位（自動將側板破拆、分離)；拆除頂蓋拆分監測線工位(人工) ；極柱焊點銑削工位(自動）；取除電芯及剩余固廢工位(人工）；電芯測試工位（自動）；電芯放電、下料工位電芯下料裝盤機構（OK和NG自動分類）
B.電芯容量測試（利用客戶工廠現有設備）；模組容量測試（利用客戶工廠現有設備）；電芯重組（利用現有PACK線）；電芯拆解（本方案不含此設備）
