在當今能源領域，鋰電池的重要性日益凸顯。其中，方形鋰電池以其獨特的優勢在市場中占據著重要地位。
一、方殼電池優勢盡顯，裝配線設備舉足輕重

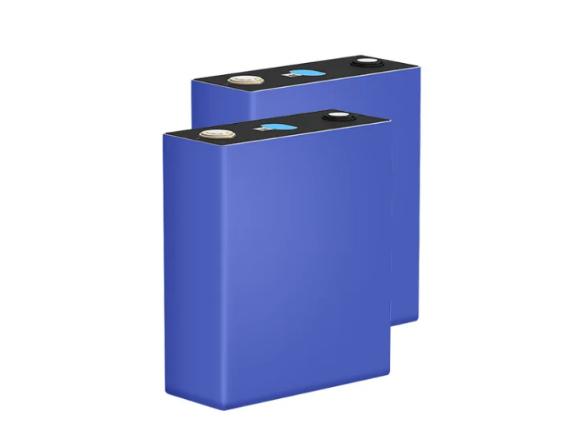

方形電池采用鋁殼外殼與激光封口工藝，全密封鋁殼技術已然成熟。其在市場上的優點眾多，封裝可靠性高，利于保障電池的安全穩定；系統集成效率高，可有效提升整體性能；相對質量較輕且能量密度較高，為各類設備提供強大動力的同時減輕負擔；結構簡單便于操作與維護，擴容方便更是為未來發展提供了廣闊空間。而鋁殼鋰電池裝配設備作為動力電池中段裝配的關鍵環節，對電池性能和精度起著決定性作用，其自動化程度與操作準確性自然備受矚目。

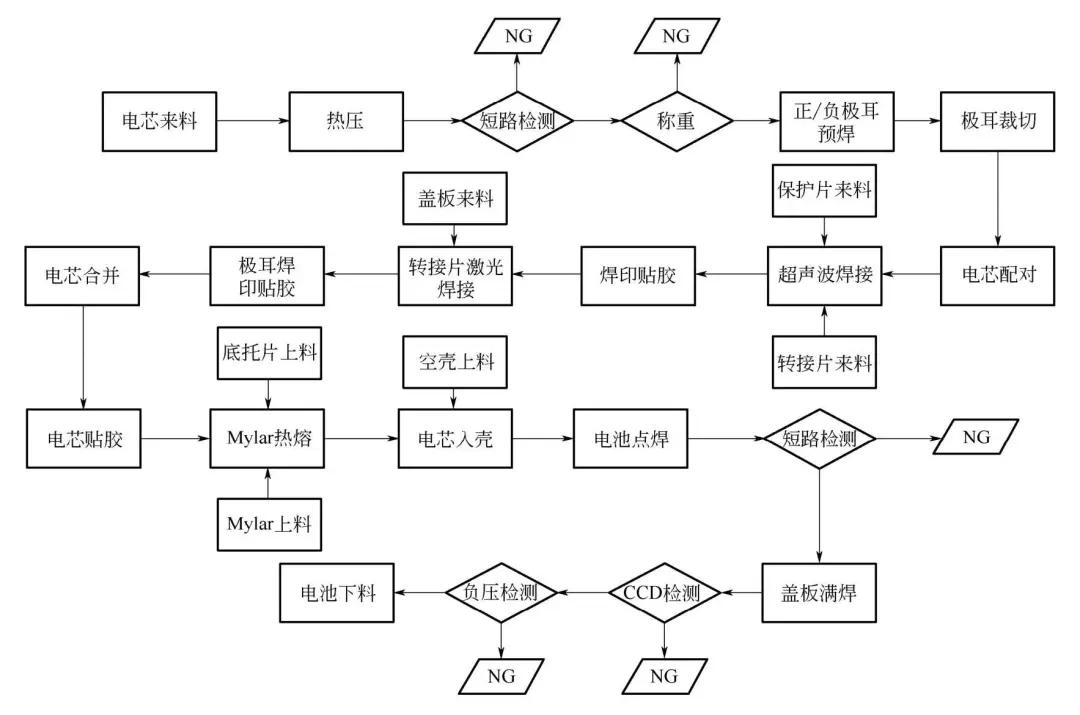

二、方殼鋰電池工藝流程
方殼鋰電池的生產工藝流程較為復雜，主要包括以下步驟：
卷繞：將正負極材料和隔膜卷繞成電芯。
熱壓：通過熱壓機對卷繞后的電芯進行熱壓成型，確保電芯的形狀和尺寸精度。
檢測：利用 X 射線機等設備對電芯進行檢測，剔除不良品。
極耳預焊配對：將電芯的極耳進行預焊配對。
轉接片焊接：通過超聲波焊接機或轉接片激光焊接機將轉接片與極耳焊接在一起。
背面貼膠：對電芯背面進行貼膠處理。
蓋板激光焊接：將蓋板與電芯進行激光焊接，提高電池的密封性。
貼膠、折極耳合芯：進行貼膠操作并將極耳折合并合芯。
包膠、包膜：對電芯進行包膠和包膜處理，增強防護性能。
入殼：將電芯裝入鋁殼中。
頂蓋封口焊接：對頂蓋進行封口焊接。
氦檢：利用正壓氦檢機對電池進行密封性測試。
三、設備功能豐富多元，關鍵結構決定品質
1. 鋁殼鋰電池裝配設備獨具特色
特點鮮明：兼容性強，可根據客戶需求兼容多種產品系列；模塊化設計，換型時間短、零件少且成本低；裝配精度高，視覺與機械雙重定位提升精度；可非標定制，滿足不同工藝路線電芯的全自動裝配需求；布局合理，節省空間且全自動化，人力成本極低；制造品質有保證，全參數檢測與監控；確保電池安全性和一致性。

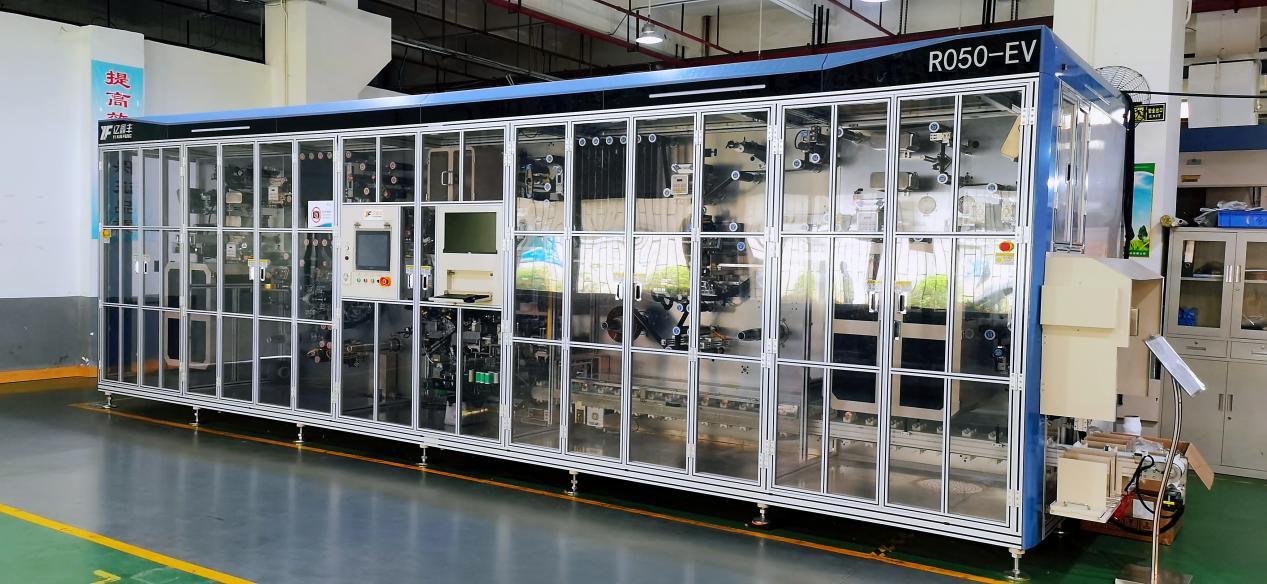

組成與功能強大：由熱壓測試機、X 射線機等多臺設備組成，實現電芯熱壓、檢測、焊接、合芯、包膜等全自動化功能，為電池生產提供全方位保障。
發展趨勢明確：未來將從材料與生產線兩方面發力，一方面尋找高性能電芯材料，另一方面提高效率、提升自動化程度、增強兼容性、采用模塊化技術，推動行業不斷進步。
設計考慮周全：涵蓋產品工藝、廠房空間、設備設計、節拍分配、產品定位方式、粉塵防止裝置、物流設計、質量檢測以及生產線外觀一致性等多個方面，確保設備的高效運行與優質產出。
2. 關鍵設備結構精細，作用關鍵
熱壓機：作為卷繞電芯熱壓成型的關鍵設備，包含電芯上下料模塊、檢測模塊、熱壓模塊等。其中，錯位分料機構、上下移載模塊、熱壓組件等關鍵結構對裝配半成品質量至關重要，確保電芯熱壓成型的精度與穩定性。
超聲波焊接機：完成電芯超聲波焊接，涵蓋電芯上料、校正、極性檢測、焊接、貼膠、下料等工序。電芯上料模塊、電芯超聲波焊接循環線和夾具模塊、轉接片和保護片上料模塊等關鍵結構，保證焊接的精準度與可靠性，提升電池性能。
轉接片激光焊接機：將連接片與頂蓋焊接為一體，蓋板供料機構、上蓋板組件、激光焊接模塊等關鍵結構發揮重要作用，確保電氣連接的牢固性。
包膜機：實現電芯自動整形、包膜、貼膠、CCD 測試等功能，麥拉與底托片上料布局機構、包正面麥拉膜機構等關鍵結構，增強電池的防護性能。
入殼預焊機：用于方形鋁殼電芯自動入殼體，鋁殼供料機構、電芯和殼體除塵機構、電芯入殼機構等關鍵結構，保障電芯順利入殼并進行可靠焊接。
預點焊接機：用于方形鋁殼與蓋板的預點焊接，電芯整形預壓機構、合蓋壓裝機構、預焊機構等關鍵結構，確保焊接質量。
頂蓋激光焊接機：將入殼預焊后的電芯頂蓋激光焊接并進行 Hi-pot 檢測，上料機構、上定位組件、保護蓋上料組件等關鍵結構，進一步提高電池的密封性。
正壓氦檢機：用于方形鋁殼電芯頂蓋激光焊接后的密封性測試，檢測轉盤、抽真空機構等關鍵結構，嚴格檢測電池密封性，確保產品質量。
五、設備選擇有講究，應用案例展實力
1. 使用案例彰顯優勢
某大型鋰電池生產企業引入方殼裝配線設備，實現了方形鋁殼鋰離子動力電池卷繞后電芯的自動裝配。在生產過程中，該裝配線高效穩定，熱壓機確保電芯形狀和尺寸精度，超聲波焊接機提升電池可靠性，轉接片激光焊接機保證電氣連接性能，包膜機增強防護性能，入殼預焊機和預點焊接機實現可靠入殼焊接，頂蓋激光焊接機提高密封性，正壓氦檢機嚴格檢測密封性。企業通過使用該設備，大幅提高生產效率，降低成本，提升產品質量與市場競爭力。
2. 設備挑選要點明確
兼容性強，滿足不同規格電芯生產需求。
模塊化設計，便于維護升級，降低成本。
高裝配精度，采用雙重定位方式確保性能質量。
非標定制能力，滿足個性化生產需求。
高自動化程度，縮短生產時間，降低勞動強度。
高效生產效率，提高企業效益。
更好的兼容性，提高設備利用率。
關注關鍵結構質量，確保設備穩定可靠。
完善質量檢測功能，保證產品質量。
良好售后服務，確保設備及時維護維修。
總之，方殼裝配線設備在方形鋰電池生產中起著關鍵作用。其不斷發展的技術與創新設計，將為鋰電池產業的蓬勃發展提供強大動力。在選擇設備時，務必充分考慮使用案例與設備挑選要點，挑選出最適合企業需求的方殼裝配線設備。
